Andre aktuelle kontrolldiagrammer

U-diagram

Der P-diagrammet teller avvikende enheter (en enhet kan enten være avvikende eller ikke avvikende), brukes U- og C- diagrammet der hvor hver enhet kan fremvise ett eller flere avvik

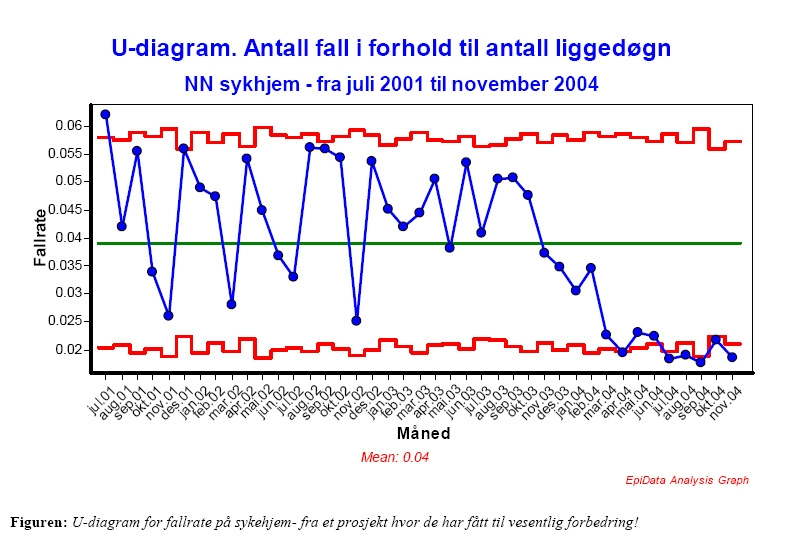

U-diagrammet (u står for «unequal area of opportunity») er passende diagram når man teller avvik hvor det er varierende utvalgsstørrelse. For eksempel hvis man teller antall fall på en avdeling over en periode, er det oftest ulikt antall pasientdager fra periode til periode. For å gjøre opp for denne ulikheten i mulighetene for fall, deler man antall fall med det totale antall pasientdager i hver periode slik at man får en ratio av fall i forhold til pasientdager.

C-diagram

Et c-diagram (c står for «constant area of opportunity») er et alternativ til u-diagrammet for tellinger av avvik når det er lik (eller tilnærmet lik) utvalgsstørrelse. Når nevneren er omtrent den samme, dvs ikke varierer mer enn om lag 20%, kan man plotte det aktuelle tallet for hendelser (for eksempel antall fall).

X-bar og R-diagram

Hvis målingene er gjort slik at subgruppen består av flere enn 1 observasjon og man ønsker å få framstilt hvor stor spredning det er på verdiene i subgruppen, kan man bruke X-bar og R-diagrammet, hvor X-bar står for gjennomsnitt og R står for "range", altså spredning. X-bar-diagrammet framstiller variasjonen mellom subgruppene over tid, mens R-diagrammet viser spredningen.

Carey mener at man kan droppe dette diagrammet og i stedet alltid bruke X-bar og S-diagram når subgruppen er større enn 1. Jeg synes imidlertid det noen ganger kan være nyttig å få fram de ekstreme verdiene, for eksempel ved målinger av ventetider hvor vi da kan se hvor lang maksimal ventetid har vært i subgruppen.
