Diagrammer for sjeldne hendelser

Dette kan dreie seg om uheldige hendelser, tilfeller av spesielle infeksjonssykdommer, komplikasjoner og dødsfall i forbindelse med medisinsk behandling.

Jo sjeldnere en komplikasjon er, desto flere pasienter kommer gjennom behandlingen uten komplikasjon. Da kan man i stedet for å følge andel pasienter med komplikasjon følge antall pasienter uten komplikasjon mellom hver pasient med komplikasjon. Eller man telle antall dager mellom hver gang en uheldig hendelse skjer. Man teller altså «antall imellom»: antall hendelser eller antall dager.  G-diagram er utviklet for denne typen problemstillinger, se figur 24.

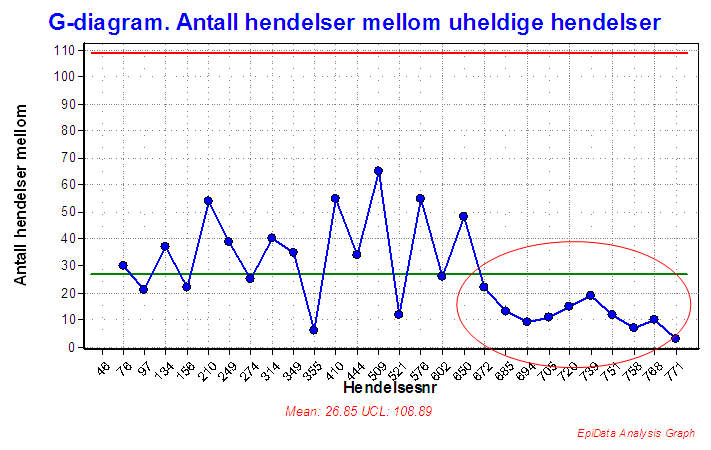

Fig. 24. G-diagram med antall hendelser mellom hver hendelse med uheldig utfall. Spesiell variasjon er markert med rød ring.

G-diagram er foreløpig med bare i noen SPC-dataprogrammer. Man kan klare seg med andre diagrammer. Wheeler anbefaler å gjøre om antall hendelser eller tiden mellom de sjeldne hendelsene til proporsjoner. Hvis x er antall hendelser eller tid mellom, legger man inn datapunktene 1/x i et I-diagram. Figur 25 viser dette på samme datamateriale som i figur 24.

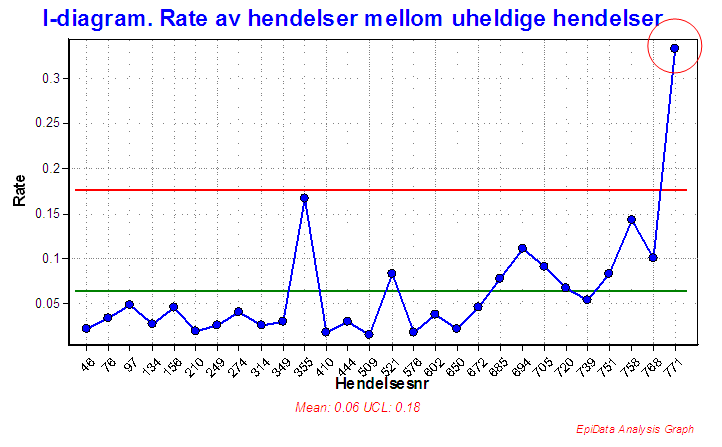

Fig. 25. I-diagram av ratene av antall hendelser (1/x) mellom hver hendelse med uheldig utfall. Spesiell variasjon er markert med rød ring.

Om det er dager mellom man teller, så kan hvert datapunkt gjøres om til:

Rate per år:  _____________1__________ _{x 365}

   Antall - dager - mellom

Wheelers metode kan ikke brukes dersom det av og til skjer at de sjeldne hendelsene kommer umiddelbart etter hverandre. 1/0 blir uendelig og verdien "uendelig" kan ikke legges inn i diagrammet.

Carey (2003) skriver følgende om sjeldne hendelser:

«In such a situation in which you have a very rare event, you can use the strategy of changing count data into measurement data and plotting the measurement data on an I-chart. How is this done? It is done by measuring the number of "successes between failures" and plotting the number of successfull surgeries between patients who had one or more complications. Each subgroup on the I-chart will be the number of "successes" between a "failure".»

Han mener altså at man kan bruke I-diagram direkte.
